巻取機

製造したフィルム等を巻き取る機械で、多様な基材・ニーズに対し、最適な機種・機構提案が可能です。

特徴
仕様
用途
ライン
ナップ

製品の品質及び付加価値を向上させる巻取機。豊富な経験で多様なニーズにお応えします。

高機能性フィルム・シート
汎用フィルム・シート

巻替時のロスの抑制
JSWオリジナルのロータリー機構により、巻替え時の張力変動及びフィルムパス変化を最小限とする事で通常発生するロスを抑制します。

タッチロールの完全追従
独自の機構で巻始めから巻取完了まで同じタッチロールが追従します。

豊富なバリエーション
大径巻、1軸２枚取、テープレス、全自動給管取卸等、製品の形態、省力省人化に対応します。

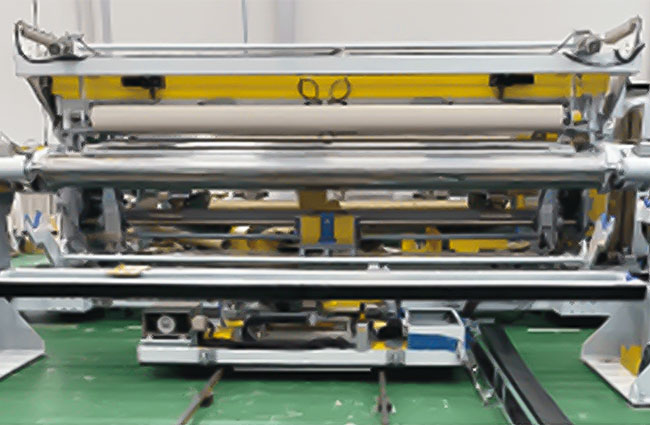

2軸ロータリー巻取機
２つのアームが独立した旋回機構を備えた、JSWオリジナルの巻取機
巻替時のロスを最小限に抑えることで、生産性の向上が可能
特徴

巻替時の原反の状態：巻軸を旋回させないため、最後まで安定した製品取りが可能です。

巻替時間：新軸（図の赤色軸）が巻付待機位置まで旋回済みのため、動作時間が最小限です。

巻き上がり原反の取り卸し：巻取運転中の軸の位置に関係なく、取り卸し高さが決められます。

導入実績

各種フィルム

セパレータフィルム（製膜用、高速コータ用）

光学フィルム

フッ素フィルム

保護フィルム（微粘着多層用、強粘着コータ用）

キャパシターフィルム

各種シート

PVCシート

PETシート

PPシート

PCシート

EVAシート

その他

不織布

粘着テープ

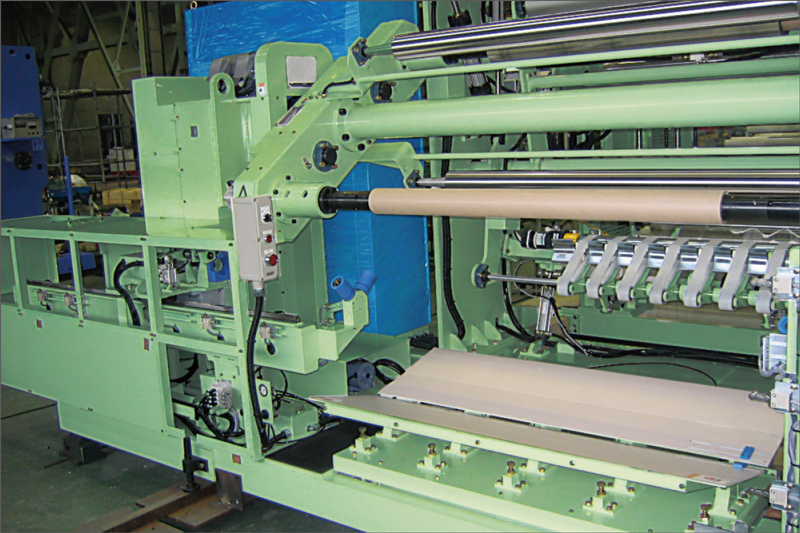

2軸ターレット巻取機
● 大巻き対応
シート巻径Φ1,000mm以上の長尺化にも対応が可能です。
● 巻芯対応
複数の大きさの巻芯併用が可能です。

● 2枚取り
インラインで1軸2枚取が可能な巻取をご提案が可能です。
● 操作性
タッチパネル上のレシピ選択機能により、誰でも再現性のある条件設定が可能です。

● 巻き付けロール、ベルト機構
厚み1mm以上のシートでも、確実な自動巻き付けが可能です。
● 省力・省人化設備
オペレータの作業性向上、複数ライン管理、次工程へのハンドリング等、豊富な付帯設備のご提案が可能です。
豊富な機種ラインナップ
①加工ライン（高速コーティング、延伸、特殊ラミネートなど）向け装置
　2軸ターレット巻出機＆ 2軸ロータリー（or ターレット）巻取機

②粘着テープ生産・加工ライン向け装置
　6軸ターレット巻取機、4軸ターレット巻取機、2軸ロータリ巻取機

③プラスチックシート用大巻き高荷重2枚取り向け装置
　センターサポート付き2軸ターレット巻取機

その他
　固定一軸巻出機・巻取機、ラミネーター装置、巻替機、
　不織布専用スリッターなど、多数
