二軸混練押出機 TEX-αRシリーズ
モビリティ
情報通信・エレクトロニクス
生活・家電
医療・介護
TEX-αRシリーズは、高付加価値、高品質、低価格、短納期、そして高い投資収益性を提供する二軸混練押出機の新しいグローバルスタンダード機です。
TEX-αRシリーズは、世界で3,000台以上の納入実績があるTEX®シリーズの長く価値ある歴史と伝統を受け継いでいます。
そのため、TEX-αRシリーズは優れた安定性、安全性と高い品質を備えています。
押出しプロセスに大きく影響するスクリュとシリンダの基本寸法はTEX®シリーズと同じであり、TEX-αRシリーズの基本性能は、TEX®シリーズで培われた押出しのノウハウに基づいています。カスタマイズド機（TEX®シリーズ）とグローバルスタンダード機（TEX-αRシリーズ）の間で互換性を実現しました。
-

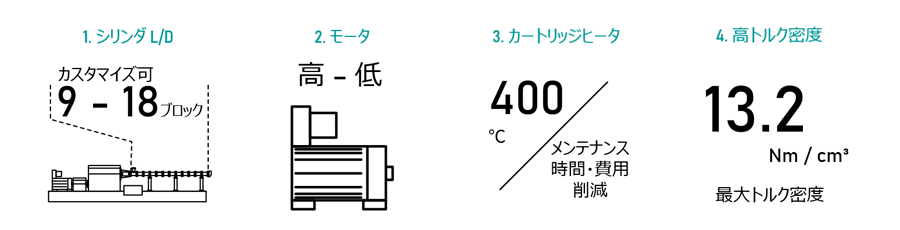

特徴
- 押出機のL/DはL/D=31.5（9ブロック）からL/D=63（18ブロック）までの範囲で設定可能です。
原料およびグレードに応じて最適なL/Dを提案いたします。
さらに、シリンダの構成はお客様のご要望に応じてカスタマイズ可能です。 - スクリュの回転速度および主モータの出力は、高速、中速、低速の仕様から選択できます。
原材料、製品のグレードおよび生産量に基づいて、最適な仕様の押出機をご提案いたします。 - カートリッジヒータは、押出機の温度制御を行うために使用されます。温度は最大で400度まで上昇させることができます。
カートリッジヒータは簡単に取り付け/取り外しができるため、メンテナンス時間の短縮が可能です。さらに、予備を共有できるため、メンテナンスコストの削減というメリットもあります。 - 押出機のトルク密度は最大 13.2Nm/cm³ （TEX-αRシリーズ）、15.3Nm/㎤（TEX-αRⅡシリーズ）です。
高トルクにより高出力で高品質な製品を得ることが可能です。
- 押出機のL/DはL/D=31.5（9ブロック）からL/D=63（18ブロック）までの範囲で設定可能です。
-
標準仕様
機種 TEX44αR TEX54αR TEX65αR TEX77αR TEX90αR スクリュ径（mm） 47 58 69 82.5 96.5 L/D 31.5 (9ブロック) – 63 (18ブロック) シリンダ加熱 カートリッジヒータ（最大400℃） シリンダ冷却 水冷 シリンダ素材 耐摩耗 / 耐腐食 スクリュ素材 耐摩耗 / 耐腐食 制御 LS Electric, 三菱, Simens PCL 及び同等品 トルク密度（Nm/cm3） 13.1 13.2 13.2 13.2 13.1 最大スクリュ速度（rpm） 1,000 1,000 1,000 1,000 650 最大モーター出力（kW） 132 260 450 750 800 - スクリュの回転速度および主モータの出力は、高速、中速、低速の仕様から選択できます。
原材料、製品のグレードおよび生産量に基づいて、最適な仕様の押出機をご提案いたします。
機種 TEX44αRⅡ TEX54αRⅡ TEX65αRⅡ TEX77αRⅡ TEX90αRⅡ スクリュ径（mm） 47 58 69 82.5 96.5 L/D 31.5 (9ブロック) – 63 (18ブロック) シリンダ加熱 カートリッジヒータ（最大400℃） シリンダ冷却 水冷 シリンダ素材 耐摩耗 / 耐腐食 スクリュ素材 耐摩耗 / 耐腐食 制御 LS Electric, 三菱, Simens PLC 及び同等品 トルク密度（Nm/cm3） 15.3 15.3 15.3 15.3 15.3 最大スクリュ速度（rpm） 1,000 1,000 1,000 1,000 650 最大モーター出力（kW） 132 260 450 750 800 - スクリュの回転速度および主モータの出力は、高速、中速、低速の仕様から選択できます。
原材料、製品のグレードおよび生産量に基づいて、最適な仕様の押出機をご提案いたします。
- スクリュの回転速度および主モータの出力は、高速、中速、低速の仕様から選択できます。
-

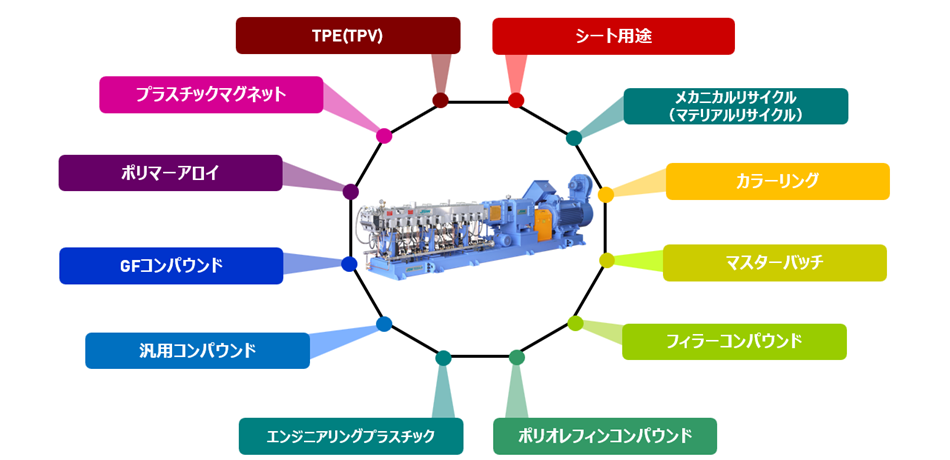

標準吐出量
（kg/hr）
モデル TEX44αR(Ⅱ) TEX54αR(Ⅱ) TEX65αR(Ⅱ) TEX77αR(Ⅱ) TEX90αR(Ⅱ) 汎用コンパウンド 325 - 650 600 - 1,200 850 - 1,700 1,600 - 3,200 2,200 - 4,400 ポリマーアロイ 240 - 480 400 - 800 600 - 1,200 950 - 1,900 1,400 - 2,800 マスターバッチ 75 - 300 125 - 500 190 - 765 300 - 1,200 425 - 1,700 フィラー / GFコンパウンド 135 - 480 240 - 850 350 - 1,250 570 - 2,000 850 - 3,000 TPE, TPV 170 350 540 710 785 プラスチックマグネット 85 150 230 350 535 シート用途（PP, PET） 110 200 300 470 695
